摘要
倍頻器是指具有輸出頻率為輸入頻率整數倍的電子線路。一般由非線性元件和濾波器兩個基本部分組成。
倍頻器
定義
【倍頻器】（frequency multiplier）具有輸出頻率為輸入頻率整數倍的電子線路。一般由非線性元件和濾波器兩個基本部分組成。
倍頻器非線性元件的主要作用是實現頻率變換，可分兩類：第一類是放大器式，常用于晶體振蕩器控制的高頻發射機中；第二類是二極管式，常用于甚高額或超高頻發射機中。
濾波器的主要作用，是由非線性元件產生的諧波中選出的培頻頻率。常用的濾波器，有LC偕振電路、陶瓷濾波器和晶體濾波器等。

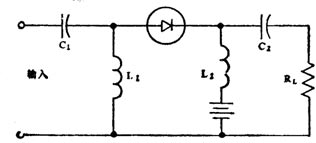

圖中所示的，為典型的變?nèi)荻O管倍頻線路。線圈L1和電容器C1在輸入頻率附近諧振，而線圈L2和電容器C2在輸出頻率附近偕振。
