鄰苯二甲酸二異丁酯

01UZDiisobutyl phthalate鄰苯二甲酸二異丁酯增塑劑DIBP 二異丁基鄰苯二甲酸酯酞酸二Diisobutylester kyseliny ftalove Hexaplas M/1B Isobutyl phthalatC16H22O4278.35

目錄: 1、物理性質; 2、性質與穩定性; 3、合成方法; 4、毒理學數據; 5、分子結構數據; 6、計算化學數據; 7、安全信息

物理性質

性狀：無色透明液體
密度（g/cm3）：1.038
沸點（℃）：327
閃點（℃）：177
著火點（℃）：182
凝固點（℃）：-50
折射率：1.4900
粘度（25℃，mPa·s）：36.4
溶解性：與各種纖維素和聚氯乙烯、聚苯乙烯、聚乙酸乙烯等樹脂具有良好相溶性。

性質與穩定性

1、可作為纖維素樹脂、乙烯基樹脂、丁腈橡膠和氯化橡膠等的增塑劑。增塑效能與DBP類似，但揮發性和水抽性比DBP大，可作為DBP的代用品。該品對農作物有毒害作用，不宜用于農用聚氯乙烯薄膜。該品低毒，大白鼠經口LD50為20-25g/kg。英國、荷蘭、美國允許將該品用于食品包裝材料中，英國規定在聚氯乙烯和氯乙烯共聚物的食品包裝制品中，該品的最大用量不得超過40%。
2、可用作聚氯乙烯的增塑劑，增塑效能同鄰苯二甲酸二正丁酯，但揮發性和水抽出損失較大，可用作鄰苯二甲酸二正丁酯的代用品。本品還可用作纖維素樹脂、乙烯基樹脂、丁腈橡膠和氯丁橡膠的增塑劑。本品不宜用于制造農業用薄膜。
3、用作塑料增塑劑。具有強烈的溶解能力。主要用于聚氯乙烯塑料，也可用于橡膠、粘合劑和涂料，具有優良的軟化作用，穩定力強。還可用作聚乙酸乙烯、醇酸樹脂、乙基纖維素及硝基纖維素的增塑劑。其性能與鄰苯二甲酸二丁酯類似，但揮發性和水抽出損失較大，耐久性不夠理想。本品低毒，可用作食品包裝材料的增塑劑。

合成方法

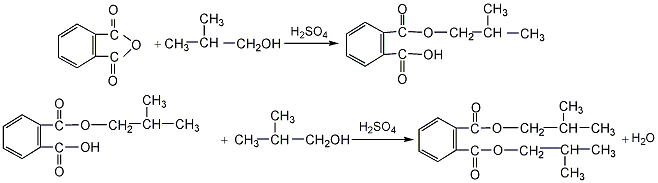

1.苯酐和異丁醇在硫酸催化下，進行常壓液相酯化反應，首先生成鄰苯二甲酸單異丁酯，然后繼續酯化，生成鄰苯二甲酸二異丁酯。苯酐和異丁醇投料的質量比為1∶1.35～1∶1.4，硫酸為苯酐和異丁醇重量之和的0.3%。酯化時間需5～6h。反應物經5%的純堿水溶液進行中和、真空蒸餾，回收過量的異丁醇，最后用活性炭脫色，經壓濾即得成品。

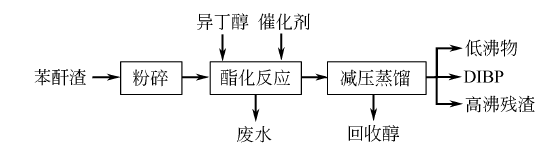

2.苯酐渣制備鄰苯二甲酸二異丁酯的工藝流程如下：

其工藝條件為：催化劑用量為反應物總質量的10%，n(異丁醇)∶n(苯酐)=12∶10，溫度120～160℃，時間4h，反應在攪拌下進行。蒸餾壓力≤5.0kPa。

毒理學數據

1、急性毒性：
大鼠口徑LD50：15mg/kg；
大鼠LD50：20500mg/kg；大鼠腹腔LD50：3750uL/kg；
小鼠口徑LD50：10mg/kg；小鼠腹腔LD50：39900mg/kg；
小鼠LD50：10500mg/kg；
豬皮膚LD50：10mg/kg；
2、生殖毒性
大鼠口徑TDL0：8400 mg/kgSEX/DURATION；大鼠腹腔TDL0：1250 mg/kgSEX/DURATION
小鼠口徑TDL0：16800 mg/kgSEX/DURATION；小鼠口徑TDL0：32 mg/kgSEX/DURATION；

分子結構數據

1、摩爾折射率：77.51 2、摩爾體積（m³/mol）：265.0
3、等張比容（90.2K）：650.4
4、表面張力（dyne/cm）：36.2
5、極化率（10^-24cm³）：30.72

計算化學數據

1、疏水參數計算參考值（XlogP）：4.1
2、氫鍵供體數量：0
3、氫鍵受體數量：4
4、可旋轉化學鍵數量：8
5、拓撲分子極性表面積（TPSA）：52.6
6、重原子數量：20
7、表面電荷：0
8、復雜度：290
9、同位素原子數量：0
10、確定原子立構中心數量：0
11、不確定原子立構中心數量：0
12、確定化學鍵立構中心數量：0
13、不確定化學鍵立構中心數量：0
14、共價鍵單元數量：1
